金刚砂耐磨地坪，自上世纪70年代问世以来在欧美迅速普及，成为水磨石地面的完美换代产品，进入80年代末期，耐磨地坪更是发达国家的首选。
矿物合金骨料（金刚砂）地面硬化剂由一定颗粒级配的矿物合金骨料，特种水泥，其它掺合料和外加剂组成，开袋即可使用。将其均匀地撒布在即将初凝阶段的混凝土表面，经专门手段加工，从而使其与混凝土地面形成一个整体，且具有高致密性和着色的高性能耐磨地面。
适用范围

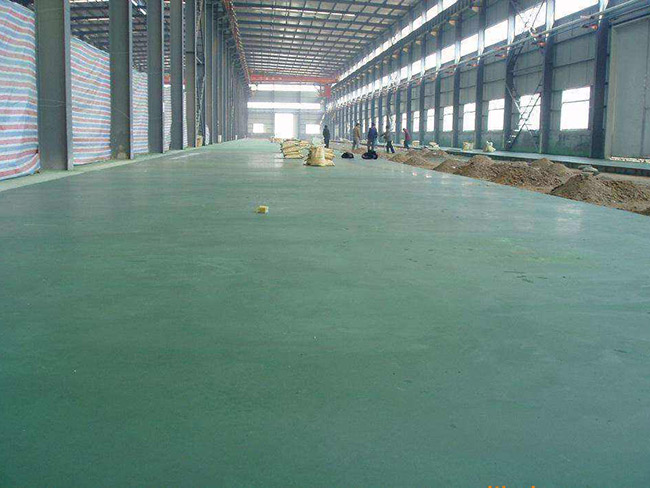

用于须耐磨耐冲击且减少灰尘的混凝土地面，例如：仓库、码头、厂房、停车场、维修车间、车库、货仓式商场、码头及需要统一色彩以提高工作卫生环境和美观同时没有腐蚀介质的地方。
特 性
增强混凝土地面的耐磨性，耐冲击性度。极大提高了混凝土的密度，使其减少起尘，增加了地面的防油性，形成了一个高密度，易清洁，抗渗透的地面。与混凝土地面一起施工，施工工期短。耐久性好，减少了因周期性涂装或将表面增厚所带来的费用。它比非金属的硬化地面的起尘少，表观光亮平整，耐冲击更好，而且对防静电有一定效果。
工艺流程
第一步:在找平层整平未干时，将骨料均匀地撒布在找平层上;
第二步:边角加固,地面磨平;
第三步:在适当的位置锯开混凝土，做伸缩缝，并添满所需填缝料;
第四步:用透明密封剂辊涂,电镘抹平,抹光,收光,养护.
技术指标
检测项目非金属指标
抗压强度（MPa）≥58.1≥58.1
抗折强度（MPa）≥12≥12
硬度回弹值4545
冲击力0.19j0.19j
防滑性同一般水泥地面同一般水泥地面
防火性发火地面发火地面
耐油性三年强度不变，油渗0.03mm
抗锈性5℅Nacl溶液浸泡2年零3个月锈斑
性能特点
均匀地撒布在初凝阶段的混凝土表面，经整体固化后与混凝土地面形成一个密实整体、超强硬化面层，抗压、抗冲击、耐磨损且具有高精密度性和着色的高性能耐磨地面。与混凝土地面一起施工，缩短工期，无需施工砂浆找平层。
基础要求
◇ 基层混凝土强度要求达到C25以上，水灰比控制在0.50以下，混凝土坍落差应控制在70-100mm，混凝土拌合物尽量减少离析并对泌水有所控制。
◇ 为了确保混凝土拌合物有足够流动性及利于施工，建议混凝土加适当外加剂。
◇ 基层混凝土应参照优良混凝土的标准进行浇筑和振实，注意尺寸精确并减少浮浆产生。
◇ 硬化剂表面最好同混凝土结构层同时施工，如须同找平层同时施工，建议找平层混凝土采用细石混凝土，厚度不低于50mm，并考虑配置伸缩钢筋网。
◇ 特别注意基层混凝土施工块的边角部位，保证该处混凝土振捣密实，并应采取额外加强处理。
适用范围
适用于新浇混凝土施工，适用于室内外混凝土表面

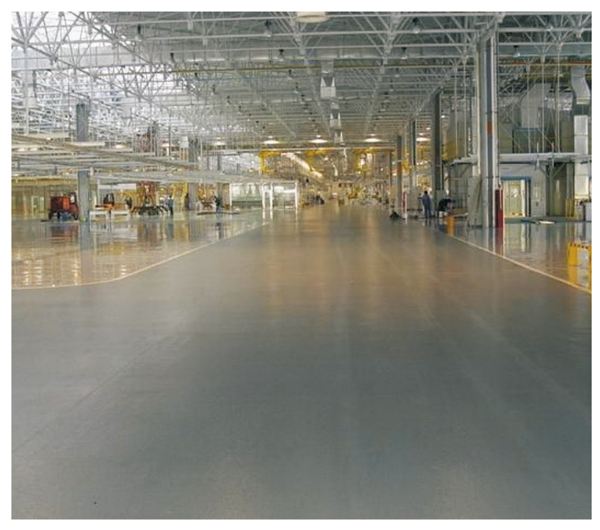

1、工业厂房、生产车间
2、仓库、物流中心
3、车库、停车场
4、超市、卖场

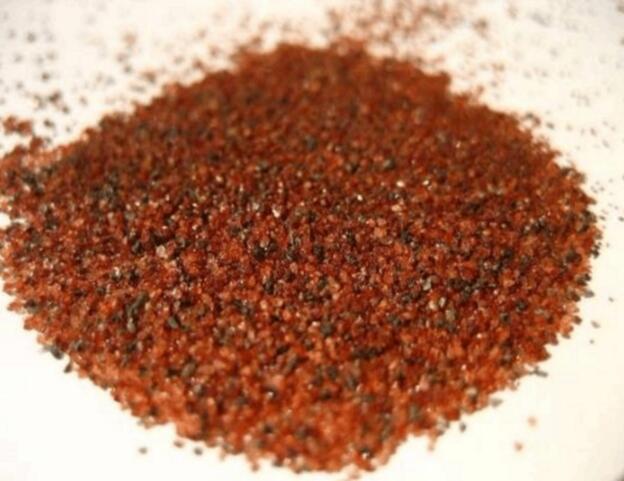

金刚砂为金属氧化物骨料或金属骨料硬化剂。骨料物成分主要有Al2O3、Fe2O3、TiO2等金属氧化物或金属骨料。

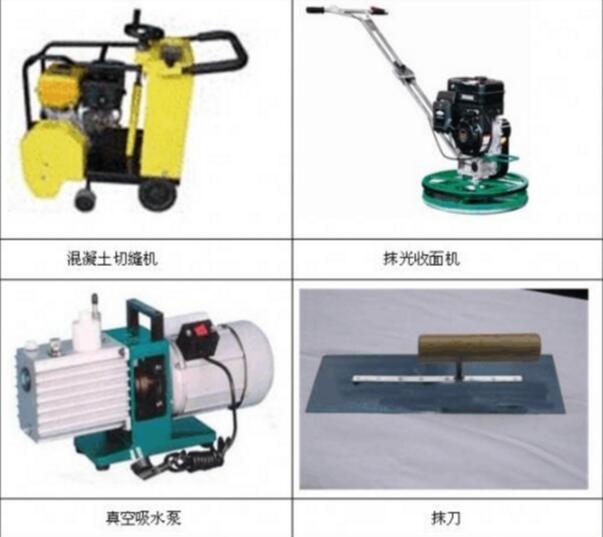

施工机具
步骤一：基层收平提浆
施工要求：基层砼初凝时（约3~4h），即可进行耐磨地坪施工，先在抹光机上安装圆盘，整体打磨砼并从周边逐渐向内收抹，起到平整和提浆作用。
注：砼初凝时间应根据作业环境、气候等环境决定。一般脚踩下陷不超过5mm开始提浆铺设金刚砂耐磨材料。
步骤二：第一次铺撒金刚砂
施工要求：第一次铺撒2/3金刚砂材料均匀的铺撒在砼表面（不均匀处用刮板刮匀），待材料吸收砼中的水分、表面出现返潮颜色变灰暗后，开始第一次抹平。
步骤三：揉压、抹平
施工要求：采用装圆盘的抹光机碾磨分散，使其与基层混凝土浆结合在一起，注意不要搓抹过度。墙边可采用铁抹子人工揉压收平。
步骤四：第二次铺设金刚砂
施工要求：随即将余下的1/3料铺撒在混凝土表面，铺撒方向与第一次垂直，进行第二次抹平工作，最后用装刀片的抹光机完成抹光工作。
步骤五：收面
施工要求：随混凝土凝固时间调整刀片倾斜角度（转速及角度视硬化情况调整），抹光机作业时纵横交错（3次以上）进行。边角部位采用人工钢抹子有序同向的压光，避免抹纹出现。
步骤六：养护、切缝
施工要求：施工完成养护7d，按照柱距（要求纵横≤6m）进行锯切分格缝，锯缝必须弹线；缝宽5mm，深20mm。
填缝要求： 缝内的垃圾、浮灰清除干净，将填缝材料灌入缝内（缝内应干燥）；填缝材料平面应低于混凝土基面1-3mm，无漏灌、不溢出缝外；施工后4小时内防止接触雨水。
